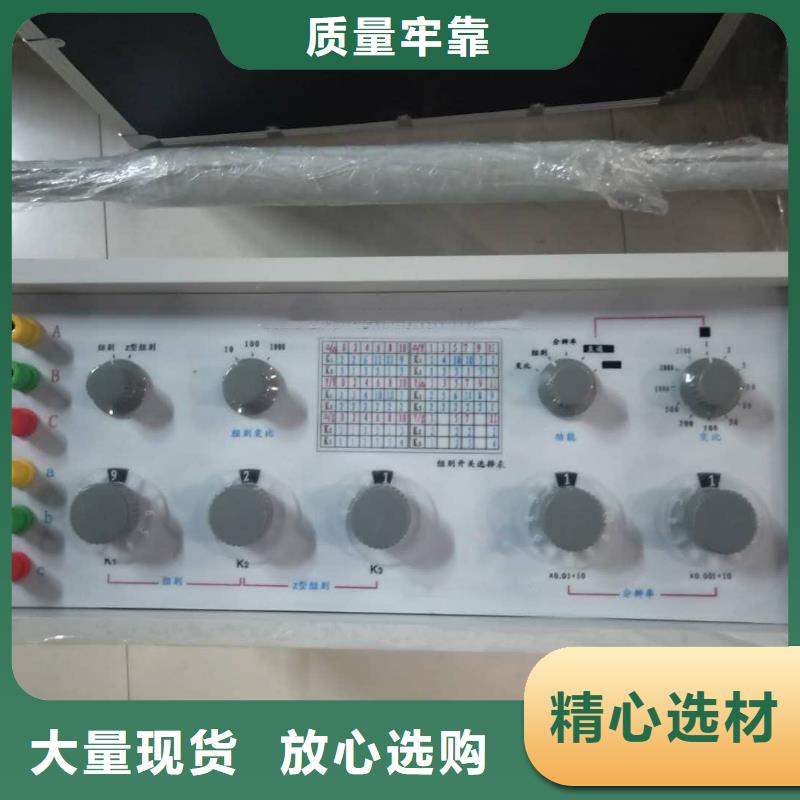

生产商【变压器变比测试仪】 变压器变比电桥检定装置设计制造销售服务一体
更新时间:2025-05-29 03:35:23
Tags: 变压器变比测试仪

想要了解变压器变比测试仪产品吗?点击观看我们上传的视频介绍,它将用更直观的方式展现产品的特点和优势,让您对产品有更深入的了解。
产品参数 | |
---|---|
产品价格 | 666 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 4 |
工作温度 | 45 |

【天正华意电气设备(兴安市分公司)tianzh3611-3】从事变压器变比测试仪生产已有5年,我们拥有专业的研发团队和技术支持团队,为您提供售后服务和技术支持,如今已经有很多成功合作案例,联系人:杨经理,地址:平度市平安路2号。

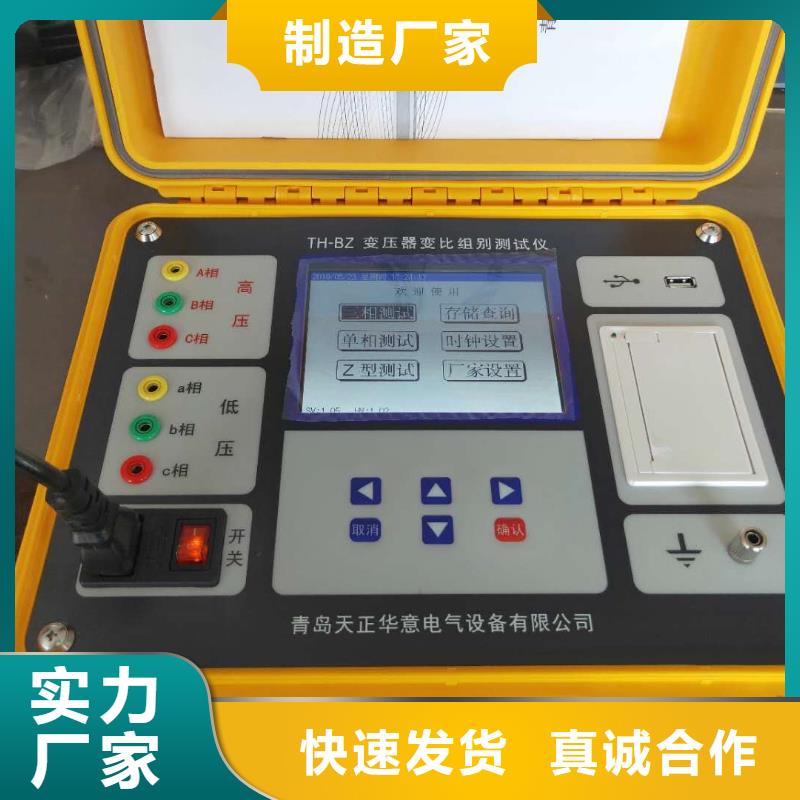

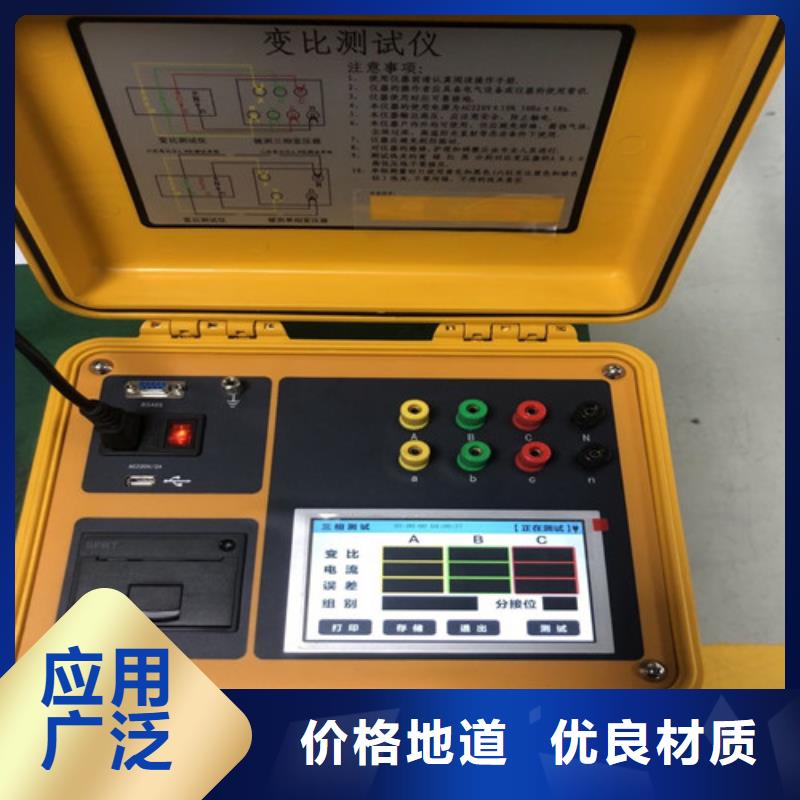

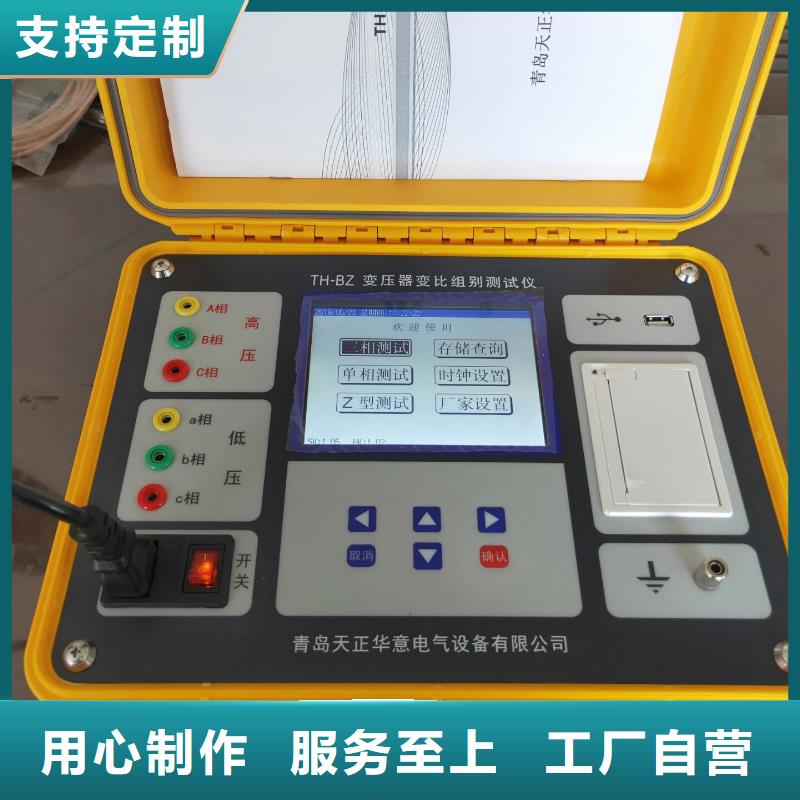

变压器变比测试仪根据IEC及有关标准规定,在电力变压器生产 、用户交接和检修试验过程中,变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求,操作简便,功能完备,数据稳定可靠的特点外还是国内到目前为止款可以进行盲测(不知道被测变压器的联结方式及组别的情况下准确测量)、测试主变并列运行状态的变比测试仪;从根源上测试变压器并列运行的测试问题,能适应各种大中小型变压器变比测试的需要,是到目前为止国内变比测试中技术进,测试项目完善,测量参数的变比测试仪。该仪器采用大屏幕真彩色液晶做为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,多可扩展存储1000组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳,仪表外形美观、实用。现场测试操作方便。

变压器变比测试仪历史数据屏。按【查询】按键或者在主界面下选中“历史数据”选项即可进入历史数据屏,该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图十三所示的历史数据屏所包含的项有:总计数据条数,当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。提示行提示的内容为按【上下】翻页,【F2】存U盘,【F3】删除,【F4】打印结果。图十三、历史数据查询六、接线方法1.三相测量时,仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C,仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示:图十四、三相变压器的测试接线2.单相测量时,仪器高压侧的黄、绿两根线分别接单相变压器高压侧的A,N,仪器低压侧的黄、绿两根线分别接变压器低压侧的a、n,接线正确方可测试。接线图如下图所示:图十五、单相变压器的测试接线3.测量Z型变压器时,仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N,仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示:图十六、Z型变的测试接线测量斯科特型变压器时,仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C,仪器低压侧的黄、绿、红三根线分别接变压器低压侧的α、β、n,接线正确方可测试。接线图

变压器变比测试仪操作使用说明 5.1 测试接线根据被试试品的情况正确连接测试线。5.1.1 变比测试接线(只测变比项目试验)5.1.1.1单相变压器或单相PT测试接线高压测试端测试线(较长)的黄、绿测试钳接被测试品的高压端;低压测试端测试线(较短)的黄、绿测试钳接被测试品的低压端。5.1.1.2单相CT测试接线高压测试端测试线(较长)的黄、绿测试钳接被测试品的二次侧;低压测试端测试线(较短)的黄、绿测试钳接被测试品的一次侧。5.1.1.3三相变压器测试接线高压测试端测试线(较长)的黄、绿、红测试钳接被测试品高压端的A、B、C套管;低压测试端测试线(较短)的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.2 直阻测试接线(只测直阻项目试验)高压测试端测试线(较长)的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管(如无中性点O套管,将黑色测试钳悬空即可)。;低压测试端测试线(较短)的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.3 直阻+变比测试接线同直阻测试接线。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后,正常时指示灯为常亮,缺纸时指示灯闪烁。按一次按键,打印机走纸。 打印机自检:按住按键不放,同时给打印机上电,即打印出自检条。打印机换纸:扣出旋转扳手,打开纸仓盖;把打印纸装入,并拉出一截(超出一点撕纸牙齿),注意把纸放整齐,纸的方向为有药液一面(光滑面)向上;合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头,并把旋转扳手推入复位。
