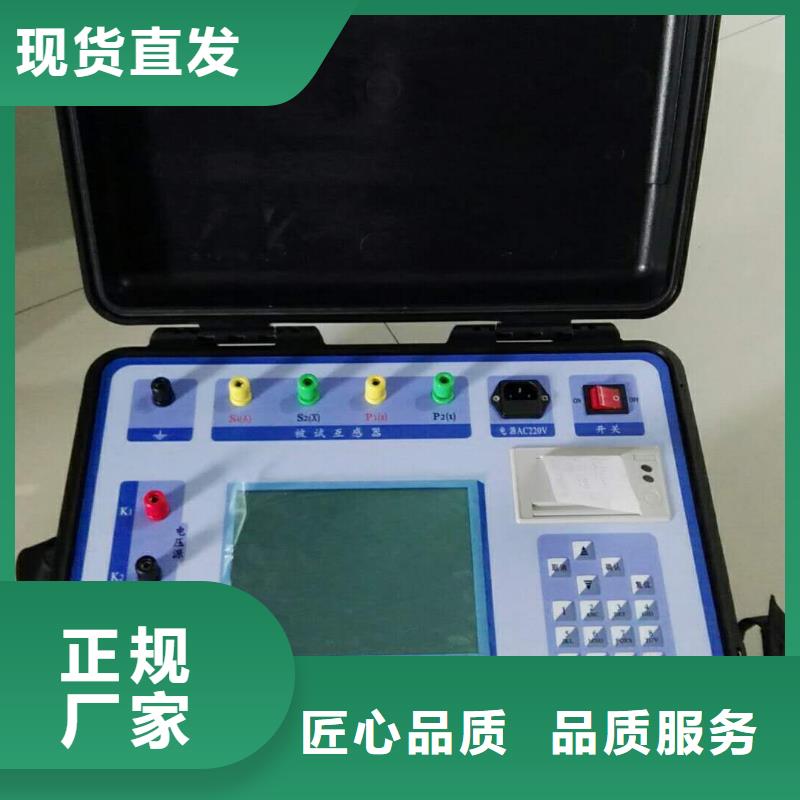

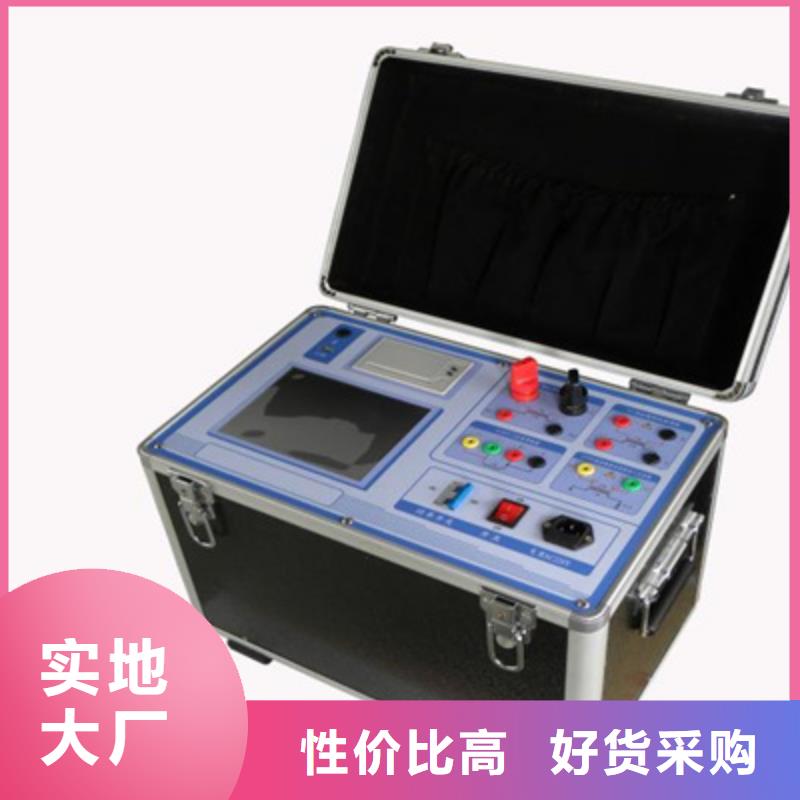

互感器综合测试仪技术指标1 ：电流互感器误差测量部分①准确度等级：0.05S级②测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A?二次电流为5A的互感器额定一次电流范围二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下：使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。同理其它变比使用以下处理方法：额定一次（A）穿心匝数仪器一次电流（A被测电流互感器工作范围： 1％～200％④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S⑥电阻、导纳测量误差≤5.0％测量范围： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：仪器消耗功率：20VA三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸图1、主机与配件箱尺寸2、面板布置图2、面板布置图如图2所示：上方从左到右依次为CT二次测量端子（S1、S2、S3、S4）、CT一次测量端子（P1、P2）、打印机、RS232通讯接口、接地端子、USB连接插口、电源插座及开关，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为操作键盘。3、键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、、＃、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）；?上下键在参数设置屏中用来移动光标，使其指向需要要更改的参数。?

互感器综合测试仪售后服务承诺 ，本产品保修一年，终身维护。附录三、误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的5％、10％误差曲线的数据中也可判断互感器保护绕组是否合格：1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格如图21数据说明；2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图21数据说明；保护用电流互感器二次负荷应满足5％误差曲线的要求，只要电流互感器二次实际负荷小于5％误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5％以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。在图21中例所示（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5％），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。电流倍数为10.27倍（接近10倍）时，所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有： ?增大二次电缆界面积（减少二次阻抗） ?串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） ?提高电流互感器变比（增大励磁阻抗）图21误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）

互感器综合测试仪CT测试8.1、CT励磁（伏安）特性测试在CT主界面中，点击“伏安特性” 选项后，即进入测试界面如图4。 （1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。励磁电压：设置范围（0—3000V）为仪器输出的设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。（2）、试验：接线图见界面，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。 图4，CT励磁特性测试界面CT伏安特性结果图 2）、伏安特性（励磁）测试结果操作说明试验结束后，显示出伏安特性测试曲线及数据（见图5）。该界面上各操作功能如下：打 印：点击“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提率。
